1 概述

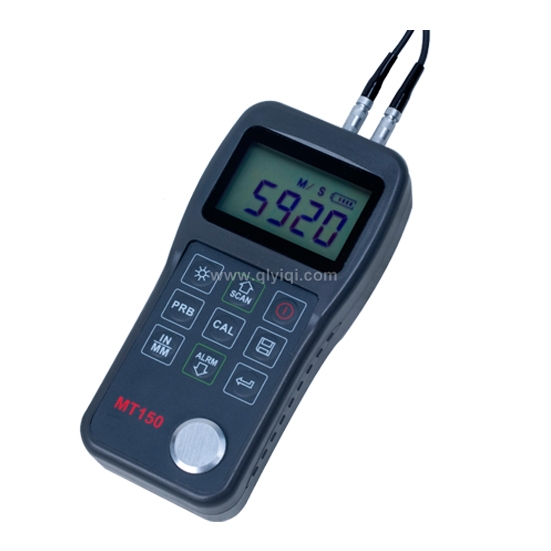

MT150儀器是智能型超聲波測厚儀，采用最新的高性能、低功耗微處理器技術，基于超聲波測量原理，可以測量金屬及其它多種材料的厚度，并可以對材料的聲速進行測量。可以對生產設備中各種管道和壓力容器進行監測，監測它們?cè)谑褂眠^(guò)程中受腐蝕后的減薄程度，也可以對各種板材和各種加工零件作精確測量。本儀器可廣泛應用于石油、化工、冶金、造船、航空、航天等各個領域。
2 技術參數
-
顯示方法：高對比度的段碼液晶顯示，高亮度EL背光；
-
測量范圍：0.75～300mm（鋼中），公制與英制可選擇；
-
聲速范圍：1000~9999 m/s：
-
分 辨 率：0.1mm
-
示值精度： ±（0.5%H+0.04）mm H為被測物實際厚度
-
測量周期：?jiǎn)吸c(diǎn)測量時4次/秒、掃描模式10次/秒；
-
存儲容量：可存儲20組（每組最多99個測量值）厚度測量數據。
-
工作電壓：3V（2節AA尺寸堿性電池串聯）
持續工作時間：約100小時（不開背光時）
-
外形尺寸：150×74×32 mm
-
整機重量：245g
3 主要功能
-
適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其他任何超聲波的良導體的厚度；
-
可配備多種不同頻率、不同晶片尺寸的雙晶探頭使用；
-
具有探頭零點校準、兩點校準功能, 可對系統誤差進行自動修正；
-
已知厚度可以反測聲速，以提高測量精度；
-
具有耦合狀態提示功能；
-
有EL背光顯示，方便在光線昏暗環境中使用；
-
有剩余電量指示功能，可實時顯示電池剩余電量；
-
具有自動休眠、自動關機等節電功能；
-
小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾；
4 工作原理
本超聲波測厚儀對厚度的測量，是由探頭產生超聲波脈沖透過耦合劑到達被測體，一部分超聲信號被物體底面反射，探頭接收由被測體底面反射的回波，精確地計算超聲波的往返時間，并按下式計算厚度值，再將計算結果顯示出來。
式中：H－測量厚度； v－材料聲速； t－超聲波在試件中往返一次的傳播時間。
測厚儀，粘度計，橡膠密度儀，塑料密度儀
工作條件
環境溫度：操作溫度－20～＋50℃；存儲溫度：-30℃～＋70℃
相對濕度≤90％；
周圍環境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵。
主顯示界面
儀器開機后會自動進入主顯示界面，如下圖所示：
耦合狀態：探頭與被測工件的耦合狀態
單位制式：MM、M/S（公制時），或者IN、IN/μS(英制時)
電池電量：電池剩余電量顯示
信息顯示：顯示厚度測量值，以及簡單的操作提示信息。
